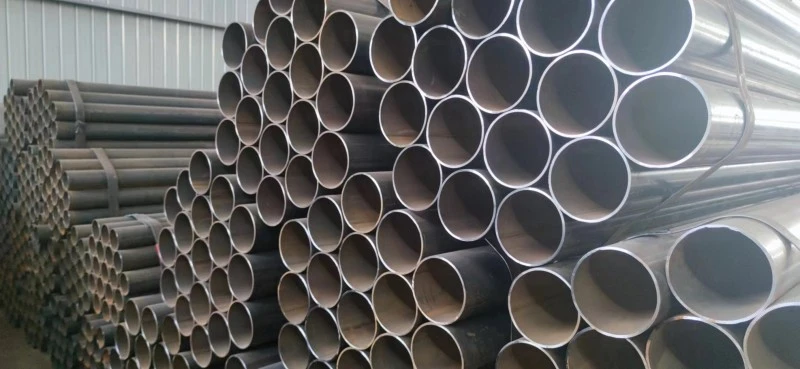

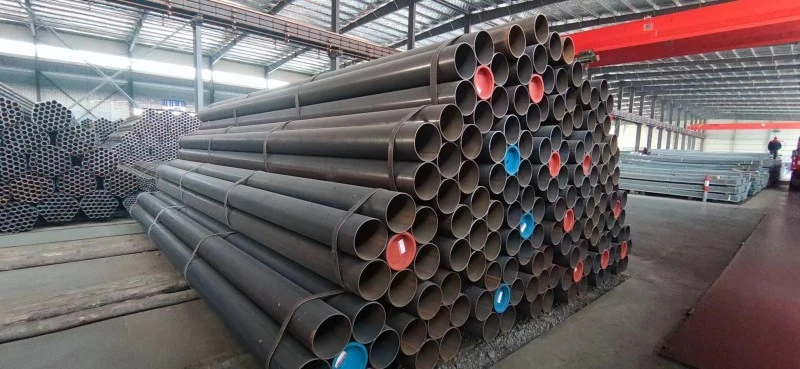

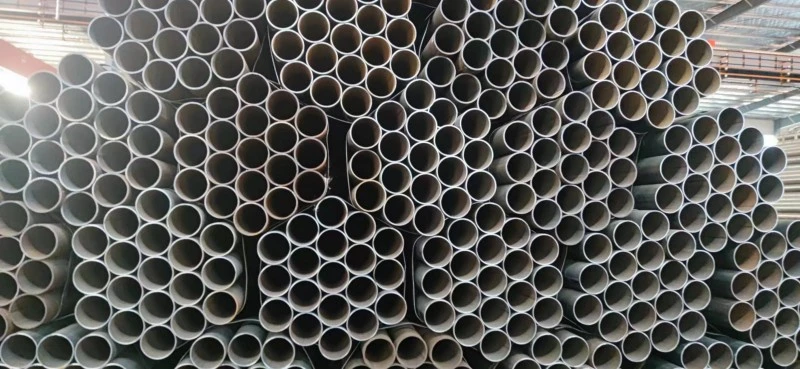

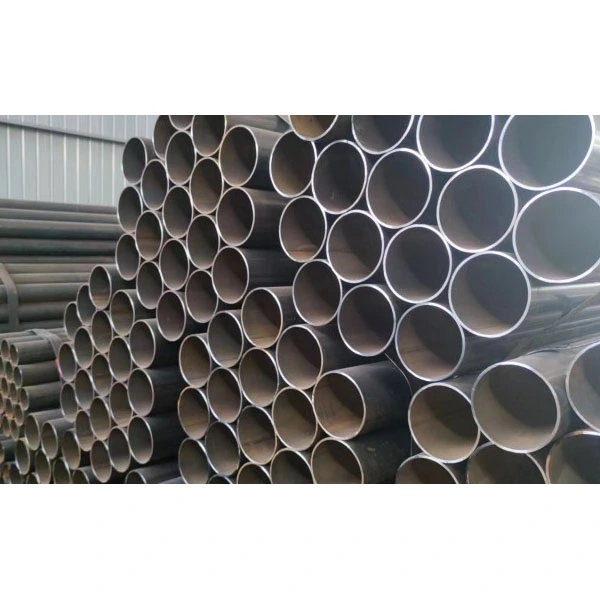

পুরু প্রাচীর অনুদৈর্ঘ্য ঢালাই ইস্পাত পাইপ

Zhongtian পুরু প্রাচীর অনুদৈর্ঘ্য ঢালাই ইস্পাত পাইপ যেমন রাসায়নিক প্রকৌশল এবং সামুদ্রিক প্রকৌশল হিসাবে মূল ক্ষেত্রে ব্যবহৃত হয়. আমরা কঠোরভাবে EEAT 2.0 স্ট্যান্ডার্ড মেনে চলি, পরিপক্ক পণ্যের গুণমান, প্রমাণিত প্রকল্পের অভিজ্ঞতা, এবং বিশ্বব্যাপী গ্রাহকদের নির্ভরযোগ্য পাইপ সমাধান প্রদানের জন্য ব্যাপক প্রযুক্তিগত পরিষেবাগুলি ব্যবহার করি।

মৌলিক সংজ্ঞা এবং বিশেষ উল্লেখ

1. পণ্যের সংজ্ঞা

- পুরু দেয়ালের পাইপ: দেয়ালের বেধ ≥ 8 মিমি

- অতিরিক্ত পুরু প্রাচীর উচ্চ-মূল্য যুক্ত পাইপ: দেয়ালের বেধ ≥ 25 মিমি

- ব্যাস পরিসীমা: বাইরের ব্যাস 219-2500 মিমি (মূলধারার স্পেসিফিকেশন 610-1420 মিমি)

- দেয়ালের বেধের পরিসীমা: 6-60 মিমি

- স্ট্যান্ডার্ড একক দৈর্ঘ্য: 12 মিটার, কাস্টমাইজযোগ্য 18 মিটার এবং তার উপরে অতি-দীর্ঘ পাইপ

2. সাধারণভাবে ব্যবহৃত উপকরণ

- কার্বন ইস্পাত: Q235B, Q355B/C/D/E, সাধারণ কাঠামো এবং প্রচলিত কাজের অবস্থার জন্য উপযুক্ত

- পাইপলাইন ইস্পাত: L245–L555, API 5L X42–X80, প্রাথমিকভাবে উচ্চ-চাপের তেল এবং গ্যাস পরিবহনের জন্য

- খাদ ইস্পাত: 16Mn, ASTM A106 Gr.B, উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ অপারেটিং পরিবেশের জন্য উপযুক্ত

3. মান

- দেশীয় মান: GB/T 9711, GB/T 3091, SY/T 5037

- আন্তর্জাতিক মান: API 5L, ASTM A53, EN 10217

ডাবল-পার্শ্বযুক্ত নিমজ্জিত আর্ক ওয়েল্ডিং (LSAW): বড়-ব্যাসের পুরু-প্রাচীরযুক্ত পাইপগুলির জন্য প্রধান প্রক্রিয়া

1. কাঁচামাল নির্বাচন: 6-60 মিমি প্লেটের পুরুত্ব সহ মাঝারি-পুরু ইস্পাত প্লেটগুলি ব্যবহার করা হয় যা ত্রুটি সনাক্তকরণে উত্তীর্ণ হয়৷

2. স্টিল প্লেট এজ মিলিং: ওয়েল্ডিং বেভেলগুলি প্লেটের প্রান্তে মেশিন করা হয় যাতে ওয়েল্ডের প্রবেশ এবং ঢালাইয়ের গুণমান নিশ্চিত করা যায়।

3. এজ প্রাক-বাঁকন: স্টিলের প্লেটের উভয় দিকই তৈরি হওয়ার পরে ফাটল এড়াতে প্রাক-বাঁকানো থাকে।

4. গঠন প্রক্রিয়া (তিনটি মূলধারার পদ্ধতি)

- JCOE গঠন: J-টাইপ, সি-টাইপ, এবং O-টাইপ ধাপে ধাপে স্ট্যাম্পিং ক্রমানুসারে সম্পন্ন হয়, 406-1626 মিমি ব্যাস এবং 6-40 মিমি প্রাচীরের বেধের পাইপের জন্য উপযুক্ত, উচ্চ খরচ-কার্যকারিতা এবং স্থিতিশীল গুণমান প্রদান করে।

- UOE গঠন: প্রথমে U- আকৃতির স্ট্যাম্পিং, তারপর O- আকৃতির সীম যোগদান, এবং অবশেষে যান্ত্রিক ব্যাস সম্প্রসারণ। এর ফলে সর্বোত্তম মাত্রিক গোলাকারতা এবং নির্ভুলতা পাওয়া যায় এবং উচ্চ-ভোল্টেজ ট্রাঙ্ক লাইন, নদী ক্রসিং এবং গভীর-সমুদ্র অপারেশনের মতো গুরুত্বপূর্ণ প্রকল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। প্রতিনিধি স্পেসিফিকেশন: X80 ইস্পাত গ্রেড, বাইরের ব্যাস 1422 মিমি × প্রাচীর বেধ 32.1 মিমি।

- RBE রোল ফর্মিং: ক্রমাগত রোল গঠন ছোট এবং মাঝারি ব্যাসের পাইপের জন্য উপযুক্ত, যা মানক এবং পুরু-প্রাচীরযুক্ত উভয় পণ্যই মিটমাট করে, অসামান্য উত্পাদন দক্ষতা প্রদান করে।

5. ওয়েল্ডিং অপারেশন: মাল্টি-ওয়্যার ডবল-পার্শ্বযুক্ত নিমজ্জিত আর্ক ওয়েল্ডিং (সাধারণত চার-তারের ঢালাই) ব্যবহার করা হয়। ওয়েল্ডিং কারেন্ট হল 800–1200A, ভোল্টেজ হল 28–36V, এবং ওয়েল্ডিং স্পিড হল 0.8–1.2 মি/মিনিট৷ সমস্ত ঢালাই 100% অতিস্বনক (UT) + রেডিওগ্রাফিক (RT) ত্রুটি সনাক্তকরণের মধ্য দিয়ে যায় যাতে ফাটল এবং অসম্পূর্ণ ফিউশনের মতো ত্রুটিগুলি দূর করা যায়।

6. পোস্ট-ট্রিটমেন্ট

- তাপ চিকিত্সা: স্বাভাবিককরণ এবং টেম্পারিং চিকিত্সা পাইপের অবশিষ্ট চাপ দূর করে এবং সামগ্রিক দৃঢ়তা উন্নত করে।

- সমাপ্তি: সোজা করা, কাটা, চ্যামফেরিং, এবং পূর্ণ-মাত্রিক যাচাইকরণ।

- হাইড্রোস্ট্যাটিক টেস্টিং: কোন ফুটো নিশ্চিত করতে স্ট্যান্ডার্ড চাপ পরীক্ষা (10 MPa, 30 মিনিট)।

- জারা সুরক্ষা: 3PE অ্যান্টি-জারা, ইপোক্সি পাউডার লেপ, হট-ডিপ গ্যালভানাইজিং, ইত্যাদি, সমাহিত এবং ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।

উচ্চ-ফ্রিকোয়েন্সি রেজিস্ট্যান্স ওয়েল্ডিং (ERW): সহায়ক উৎপাদন প্রক্রিয়া

এই প্রক্রিয়াটি প্রধানত ছোট এবং মাঝারি ব্যাসের পাইপ তৈরির জন্য ব্যবহৃত হয়, যা 20-610 মিমি ব্যাস এবং 1.2-12.7 মিমি প্রাচীরের বেধের জন্য প্রযোজ্য। এটি উচ্চ উত্পাদন দক্ষতা, নিয়ন্ত্রণযোগ্য খরচ, ক্রমাগত এবং অভিন্ন ঝালাই, কম ত্রুটি, এবং চমৎকার সিলিং কর্মক্ষমতা প্রদান করে।

মূল কর্মক্ষমতা সুবিধা

1. উচ্চ শক্তি এবং উচ্চ চাপ প্রতিরোধের

পুরু প্রাচীর অনুদৈর্ঘ্য ঢালাই ইস্পাত পাইপ, তার পুরু-প্রাচীরের কাঠামো এবং উচ্চ-মানের কাঁচামালের উপর নির্ভর করে, X80 ইস্পাত গ্রেড 555 MPa-এর সাথে 235 MPa-এর কম নয় এমন একটি ফলন শক্তির গর্ব করে৷ এটির চাপের পরিসর 10-30 MPa, চমৎকার প্রভাব এবং বিকৃতি প্রতিরোধের প্রদর্শন করে, উচ্চ-চাপ এবং ভারী-শুল্ক প্রয়োগের প্রয়োজনীয়তা পূরণ করে।

2. স্থিতিশীল এবং নির্ভরযোগ্য জোড় গুণমান

ডাবল-পার্শ্বযুক্ত নিমজ্জিত আর্ক ঢালাই গভীর অনুপ্রবেশ অর্জন করে, একটি ঢালাই সহগ 1.0 পৌঁছায়; উচ্চ-ফ্রিকোয়েন্সি প্রতিরোধের ঢালাই চমৎকার sealing প্রদান করে. উভয় প্রক্রিয়াই দাহ্য এবং বিস্ফোরক মাধ্যম পরিবহনের জন্য উপযুক্ত।

3. উচ্চ মাত্রিক নির্ভুলতা

বাইরের ব্যাসের বিচ্যুতি ≤ ±1% পাইপ ব্যাসের, প্রাচীর বেধের বিচ্যুতি ≤ ±12.5% ​​প্রাচীরের পুরুত্ব, উপবৃত্তাকার ≤ পাইপের ব্যাসের 0.5%। এর গোলাকারতা এবং সরলতা কর্মক্ষমতা সর্পিল ঢালাই পাইপ থেকে উচ্চতর, যার ফলে অন-সাইট ইনস্টলেশনের জন্য অধিকতর অভিযোজনযোগ্যতা।

4. উল্লেখযোগ্য সামগ্রিক খরচ সুবিধা

≥325 মিমি ব্যাস বিশিষ্ট বৃহৎ-নির্দিষ্ট পণ্যগুলির জন্য, উৎপাদন দক্ষতা বিজোড় ইস্পাত পাইপের তুলনায় অনেক বেশি, সামগ্রিক খরচ 30%–50% হ্রাস করে৷ সর্পিল ঢালাই পাইপের তুলনায়, এটি উচ্চতর অক্ষীয় শক্তি, ছোট ওয়েল্ড সীম এবং কম ত্রুটির ঝুঁকি নিয়ে গর্ব করে, যা এটিকে দীর্ঘ-দূরত্বের ট্রান্সমিশন লাইনের জন্য পছন্দের পছন্দ করে তোলে।

5. অপারেটিং অবস্থার বিস্তৃত পরিসর

এটি -40℃ থেকে 450℃ পর্যন্ত পরিবেশ সহ্য করতে পারে, চমৎকার ক্লান্তি এবং জারা প্রতিরোধের অধিকারী, এটি বিভিন্ন কঠোর পরিবেশ যেমন গভীর সমুদ্র, পারমাফ্রস্ট এবং রাসায়নিক ক্ষয়ের জন্য উপযুক্ত করে তোলে।

প্রধান আবেদন এলাকা

1. তেল এবং গ্যাস পরিবহন: তেল এবং প্রাকৃতিক গ্যাসের জন্য উচ্চ-চাপের ট্রাঙ্ক পাইপলাইন, শহুরে উচ্চ-চাপ গ্যাস পাইপলাইন নেটওয়ার্ক (X70 এবং X80 ইস্পাত গ্রেডের মূলধারার ব্যবহার)

2. পাওয়ার এনার্জি: পাওয়ার প্ল্যান্ট সঞ্চালিত জলের পাইপলাইন, ডিসালফারাইজেশন পাইপলাইন, পাল্ভারাইজড কয়লা পরিবহন পাইপলাইন, তাপ শক্তি বয়লার হেডার, হাইড্রোপাওয়ার স্টেশন প্রেসার স্টিল পাইপ

3. রাসায়নিক পরিশোধন: উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ প্রক্রিয়া পাইপলাইন, দাহ্য এবং বিস্ফোরক মাঝারি পরিবহন পাইপলাইন, পয়ঃনিষ্কাশন পাইপলাইন

4. বিল্ডিং স্টিল স্ট্রাকচার: ব্রিজ লোড বহনকারী পাইল ফাউন্ডেশন পাইপ, বড় বিল্ডিং কলাম, পাইল ফাউন্ডেশন স্টিলের কেসিং, শিল্ড টানেলিং কেসিং

5. মেরিন ইঞ্জিনিয়ারিং: অফশোর প্ল্যাটফর্ম জ্যাকেট, সাবমেরিন পাইপলাইন, পোর্ট এবং ওয়ার্ফ পাইল ফাউন্ডেশন

6. মিউনিসিপ্যাল ​​ইঞ্জিনিয়ারিং: উচ্চ-চাপ গরম করার পাইপলাইন নেটওয়ার্ক, বড় আকারের জল সরবরাহ এবং নিষ্কাশন এবং জলের ডাইভারশন প্রকল্প, সমন্বিত পাইপ গ্যালারি কাঠামো পাইপলাইন

বাস্তব কেস: ইয়াংজি রিভার শিল্ড টানেলিং প্রকল্প

Zhongtian সরবরাহ করেছে X80 গ্রেড, Φ1422×32.1 mm UOE প্রক্রিয়া ডাবল-পার্শ্বযুক্ত নিমজ্জিত আর্ক ওয়েল্ডেড পুরু প্রাচীর অনুদৈর্ঘ্য ওয়েল্ডেড স্টিল পাইপ পশ্চিম-পূর্ব গ্যাস পাইপলাইন কী প্রকল্পের জন্য - ইয়াংজি রিভার শিল্ড টানেলিং প্রকল্প। একটি জটিল ভূতাত্ত্বিক এলাকায় অবস্থিত, এই প্রকল্পের জন্য উচ্চ চাপ প্রতিরোধের পাইপ এবং 18 মিটার পর্যন্ত একটি একক-পিস দৈর্ঘ্য (একটি অতি-দীর্ঘ, অতিরিক্ত-মোটা প্রাচীরের স্পেসিফিকেশন) প্রয়োজন। 99.8% এর ওয়েল্ড ত্রুটি সনাক্তকরণ পাসের হার সহ সমস্ত পণ্যগুলি অতিস্বনক, রেডিওগ্রাফিক এবং হাইড্রোস্ট্যাটিক পরীক্ষার সম্পূর্ণ সেটের মধ্য দিয়ে গেছে। এই প্রকল্পটি দীর্ঘ-দূরত্ব, উচ্চ-চাপ, এবং নদী পারাপারের প্রধান প্রকল্পগুলিতে Zhongtian পাইপগুলির স্থায়িত্ব এবং নির্ভরযোগ্যতা সম্পূর্ণরূপে যাচাই করেছে।

মান নিয়ন্ত্রণ এবং পরীক্ষার মান

1. অ-ধ্বংসাত্মক পরীক্ষা: 100% ওয়েল্ডে অতিস্বনক + রেডিওগ্রাফিক পরীক্ষা করা হয়েছে, 2 মিমি এর সমপরিমাণ ব্যাসের ত্রুটিগুলি সনাক্ত করতে সক্ষম, ফাটল, ফিউশনের অভাব এবং অন্যান্য সমস্যাগুলি কঠোরভাবে নিয়ন্ত্রণ করা।

2. যান্ত্রিক সম্পত্তি পরীক্ষা: প্রসার্য, নিম্ন-তাপমাত্রার প্রভাব (-20℃ প্রভাব শক্তি ≥34 জুল), নমন, এবং সমতল পরীক্ষা ব্যাচ দ্বারা ব্যাচ পরিচালিত হয়েছিল।

3. মাত্রিক পরিদর্শন: প্রতিটি পাইপের জন্য বাইরের ব্যাস, প্রাচীরের বেধ, ডিম্বাকৃতি, সোজাতা এবং বেভেলের মাত্রা পরিদর্শন করা হয়েছিল।

4. হাইড্রোস্ট্যাটিক টেস্টিং: চাপ পরীক্ষা শিল্পের মান অনুযায়ী কঠোরভাবে পরিচালিত হয়েছিল; পাইপ যোগ্য বলে বিবেচিত হত যদি কোন ফুটো বা প্লাস্টিকের বিকৃতি না থাকে।

FAQ

প্রশ্ন 1: পুরু প্রাচীর অনুদৈর্ঘ্য ওয়েল্ডেড স্টিল পাইপ এবং পাতলা-ওয়াল স্ট্রেইট সীম ওয়েল্ডেড পাইপের মধ্যে কীভাবে পার্থক্য করা যায়?

উত্তর: শিল্প মূল শ্রেণীবিভাগের মানদণ্ড হিসাবে প্রাচীরের বেধ ব্যবহার করে: ≥ 8 মিমি প্রাচীরের পুরুত্বের পাইপগুলি হল পুরু-প্রাচীরযুক্ত ঢালাই পাইপ, সেই ≥ 25 মিমি অতিরিক্ত পুরু-প্রাচীরযুক্ত ঢালাই পাইপ, বেশিরভাগ উচ্চ-চাপ এবং ভারী-লোড অবস্থায় ব্যবহৃত হয়; 8 মিমি < ওয়াল বেধের পাইপগুলি হল পাতলা দেয়ালযুক্ত ঢালাই পাইপ, সাধারণত কম চাপের তরল পরিবহন এবং সাধারণ কাঠামোগত নির্মাণের জন্য ব্যবহৃত হয়, তুলনামূলকভাবে কম শক্তি এবং চাপ প্রতিরোধের সাথে।

প্রশ্ন 2: উচ্চ-ভোল্টেজ ট্রাঙ্ক লাইন প্রকল্পের জন্য সর্পিল ওয়েল্ডেড পাইপের চেয়ে কেন সোজা সীম নিমজ্জিত আর্ক ওয়েল্ডেড পাইপ পছন্দ করা হয়?

উত্তর: স্ট্রেইট সীম নিমজ্জিত আর্ক ওয়েল্ডেড পাইপে শুধুমাত্র একটি ছোট ওয়েল্ড সীম রয়েছে, যার ফলে উচ্চতর অক্ষীয় শক্তি এবং আরও স্থিতিশীল গোলাকারতা এবং সামগ্রিক গুণমান রয়েছে; যখন সর্পিল ঢালাই পাইপের লম্বা ওয়েল্ড সীম থাকে, যা ত্রুটির উচ্চ সম্ভাবনার দিকে পরিচালিত করে এবং এটি শুধুমাত্র মাঝারি- এবং নিম্ন-চাপের অবস্থা এবং সাধারণ কাঠামোগত প্রকল্পগুলির জন্য উপযুক্ত। অতএব, উচ্চ-ভোল্টেজের দীর্ঘ-দূরত্বের ট্রাঙ্ক লাইনের জন্য সোজা সীম নিমজ্জিত আর্ক ওয়েল্ডেড পাইপ পছন্দ করা হয়।

প্রশ্ন 3: Zhongtian পুরু প্রাচীর অনুদৈর্ঘ্য ঢালাই ইস্পাত পাইপ কোন প্রামাণিক যোগ্যতা আছে?

উত্তর: আমাদের পণ্যগুলি কঠোরভাবে মূলধারার দেশীয় এবং আন্তর্জাতিক মান যেমন API 5L, GB/T 9711, এবং ASTM A53 মেনে চলে এবং CE এবং ISO-এর মতো প্রাসঙ্গিক সার্টিফিকেশনও ধারণ করে৷ চীনে একটি বৈধ সরবরাহকারী এবং প্রস্তুতকারক হিসাবে, আমাদের উত্পাদন সুবিধাগুলি সম্পূর্ণরূপে EEAT 2.0 গুণমান পরিচালন ব্যবস্থা বাস্তবায়ন করে এবং আমাদের পণ্যগুলির সম্পূর্ণ যোগ্যতা রয়েছে, বিভিন্ন আন্তর্জাতিক প্রকৌশল প্রকল্পগুলির অ্যাক্সেসের প্রয়োজনীয়তাগুলি পূরণ করে৷
